对于启闭式通风天窗、电动采光排烟天窗而言,需配置电控箱、电动推窗器/阀板等启闭装置才能实现天窗的消防排烟和通风功能。下面小编将从23CJ87-1采光、通风、消防排烟天窗图集为大家解析天窗的电气性能。
23CJ87-1采光、通风、消防排烟天窗图集对天窗电气性能和电气布置要求详情如下:
一、电气性能要求
1、消防排烟天窗电源为220v,电压幅值在185V-240V范围内波动,不影响窗扇的正常启闭;单个电机功率为24v 30W;
2、具有天窗启闭状态显示和失电记忆功能;
3、在环境温度为-25℃-80℃、相对湿度90%的条件下,窗扇/阀板可以正常启闭。
二、电气布置要求

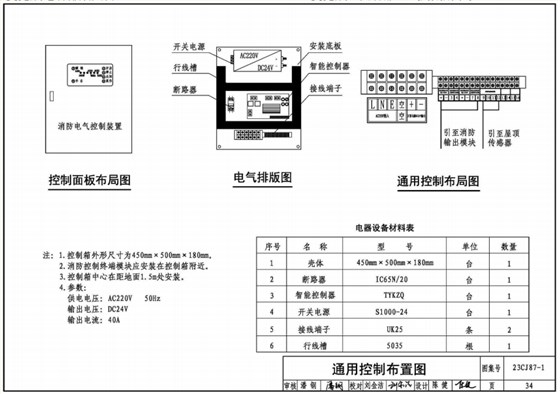

通用控制、网络智能控制是消防排烟天窗常用的两种控制方式,控制箱的供电电压为AC220V 50HZ,输出电压为DC24V,输出电流为40A。

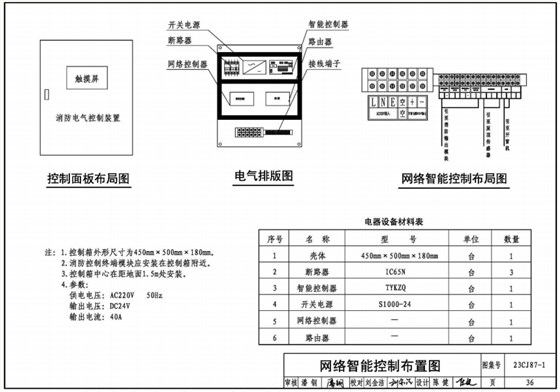

对于网络智能控制系统而言,其布线长度不大于200m,消防系统需提供DC24V电源信号或无源常开触点,485通信线缆应采用屏蔽线敷设。
