侧开排烟天窗主要组成部件参数

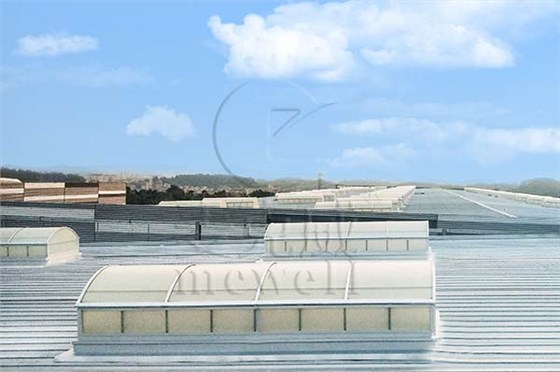

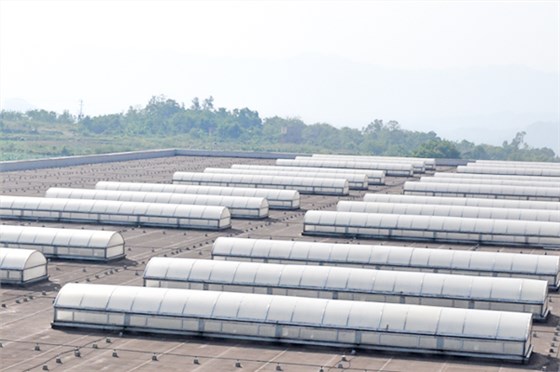

圆拱型电动采光排烟天窗因采光性能好而被较多企业主所选用。侧开式、滑动式、上开式、固定式是常见的圆拱形排烟天窗类型。其中，侧开式圆拱型电动采光排烟天窗是被选用频次较高的窗型。今天，小编来为大家介绍一下侧开排烟天窗的基础配置及规格参数。

1、主要组成部分及材料

侧开排烟天窗窗体结构骨架：

上框梁：矩管、立柱、下框梁、拉杆

窗扇中梃：矩管、钢板折件

圆弧骨架：矩管、钢板折件（内排水结构）

其他材料：

侧开型电动采光排烟天窗窗扇框：普通铝型材、断桥铝型材（保温隔热）

采光材料：窗扇和顶部均可采用FRP采光板、PC中空阳光板、或彩钢板（不采光）

弧形铝压条：压紧式铝压条（无钉无胶）、扣合式铝压条（外观表面无钉）

收边件：铝型材收边、彩钢板收边

2、规格参数（常规）

圆拱形电动采光排烟天窗(侧开型)代号：C3CT或MC3CT(多层)

洞口宽度：2000mm～6000mm

洞口长度：窗扇单元长度≤3000mm，总长度不限

窗扇高度：根据通风面积计算或参考图集，可做多层窗扇

整体高度：参考图集或根据材料弯曲能力计算

布置方式：屋脊或顺坡面布置，呈条状分布

控制方式：传动开启方式
