通风采光天窗11CJ33图集十四种天窗产品

涵盖了14种通风采光排烟天窗产品的通风采光天窗11CJ33图集，为工业与民用建筑的通风、采光及排烟提供了多种解决方案。

一、通风天窗

MCW1型并列风道式天窗，独特结构增大了通风和采光面积，三层防雨板使其防飘雨性能出色，常用于对通风采光要求较高的建筑；MCW2型间隔风道式天窗，高度低、抗风性能好，安装方便，适用于多种屋面结构；MCW3型碗式天窗，碗型结构排风流畅。

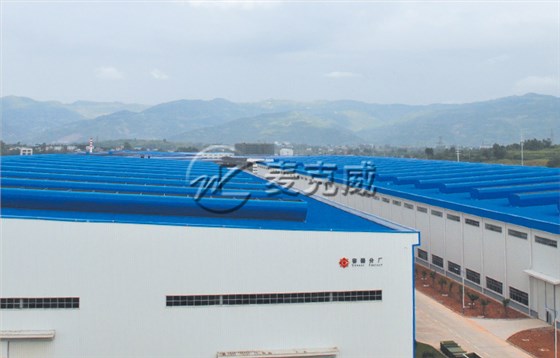

通风采光天窗11CJ33图集MCW4型压杆式和MCW5型暗扣式天窗，分别通过压杆和暗扣固定防雨板，有效避免漏水，保障使用安全。MCW6型整体骨架式和MCW7型箱形骨架式天窗，具有良好的美观性和防腐蚀性能，适用于通风要求不高的场所。

二、电动采光排烟天窗

C1ST三角型上开式排烟量较大，C1XT三角型下开式防雨性能较好；C2T一字型以采光排烟为主、通风为辅，开启角度达90°时排烟量最大；C3CT、MC3CT侧开式和C3ST上开式圆拱型电动采光排烟天窗，根据不同的使用需求，分别适用于经常开启通风、通风要求高以及平时以采光为主的建筑。

三、固定式天窗

C3G固定式圆拱型采光天窗则适用于仅需采光且对防水要求高的场合。

通风采光天窗11CJ33图集天窗产品规格多样，能适应钢结构、现浇钢筋混凝土及网架屋面等不同建筑结构，还具备多种控制方式。在选用时，需综合考虑建筑的通风与采光要求、当地气候条件等因素。
