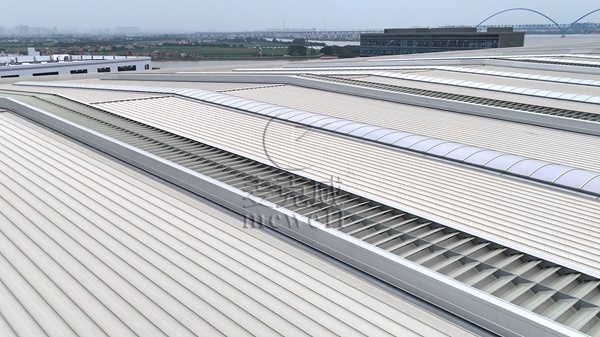

在工业建筑施工图设计阶段，自然通风排烟设备选型绕不开一个核心问题：应该参考那本国标图集？以采光薄型屋顶通风器为例，含有该类厂房通风器的国标图集有好几本，出版时间有早有晚，包含的产品型号也有多个，规格尺寸、技术参数、适用范围及性能优势不尽相同，那么参考哪一本国标图集比较好呢？

目前工业建筑设计院设计师常参考的国标图集有11CJ33《通风采光天窗》和18J621-3《通风天窗》。前者是综合型国标图集，收录了mcw1型通风器和mcw2通风器两个型号的采光薄型屋顶通风器，常用喉口尺寸为1200mm、1500mm、2000mm、2500mm、3000mm、4500mm、5000mm、6000mm、9000mm；后者收录了七个型号的薄型自然通风器，型号分别为TC9A、TC9B、TC10A、TC10B、TC10C、TC10D及TC10E，其中9型智能薄型通风器常用喉口尺寸为3000mm、6000mm、9000mm、12000mm，10型成品薄型通风器常用喉口尺寸为：1500mm、2000mm、3000mm、4500mm、6000mm。需要注意的是：MCW1型和TC10A型是同一种产品在不同国标图集的不同代号，相关技术参数均为麦克威提供，MCW2型和TC10B型同理。

除了上述两本主流国标图集外，还有四本图集也涵盖有喉口薄型通风器：19CJ87-2《采光、通风、消防排烟天窗（二）》收录了代号为TCA的薄型通风装置，该国标图集对四种不同场合给出了详细材料配置选用建议，并对泛水做法、主结构部件连接做法、与金属板屋面安装、与混凝土屋面安装给出了详细示意；23CJ87-1《采光、通风、消防排烟天窗（一）》收录了V型电动薄型通风器，有效通风排烟面积大，可用于重工业环境通风换气；24CJ87-4《采光、通风、消防排烟天窗（四）》收录的BX薄型通风器抗风压可达1.5kPa，适用于需要自然通风、采光、排烟且周边风压较大的建筑；24CJ87-5《防腐型采光通风天窗（五）》则收录了防腐薄型III型和IV型屋面通风器，适用于生产环境不同的酸、碱、盐类及氢氟酸腐蚀源生产环境的工业厂房。

采光薄型屋顶通风器参考图集版本不是越新越好，建议优先参考 11CJ33、18J621-3两本国标图集，因而它们应用成熟，通过二次深化设计及结构荷载验算即可满足实际工况需求和气候条件。特殊工况可补充参考其他图集：多雪地区项目查阅 18J621-3 的TC10E型或 23CJ87-1 的 V 型；沿海高风压项目参考 24CJ87-4；有腐蚀性气体产生厂房参考 24CJ87-5。改造项目，若原图纸参考的11CJ33图集且通风需求、荷载不变时，优先沿用原图集，降低图纸变更成本。
