在钢结构厂房天窗设计与定制阶段，千万不要弄错窗型代号。搞不清窗型代号对应那本国标图集，在设计出图、沟通咨询、招投标、现场对接等环节都容易出错。下面以钢结构电动排烟天窗为例，对目前市面上常用的两本国标图集做深度解析。

11CJ33是2011年出版发行的通风排烟天窗参考图集，使用频次很高，包括三角型、一字型和圆拱型三类钢结构电动排烟天窗窗型，其中三角型电动排烟天窗有C1ST上开式和C1XT下开式两种窗型；圆拱型采光排烟天窗包含C3CT、MC3CT侧开式、C3ST上开式和C3G固定式四种窗型；一字型天窗只有一种窗型，代号为C2T。它们适合2%-10%坡度的钢结构屋面，支持普通控制、智能控制和智能网络控制方式。

21J621-1《天窗》是时下另一本常用的国标图集，三角型天窗对应的窗型代号有PSC1上开窗和PSC2下开窗；平开型天窗（即一字型排烟天窗）窗型代号有PPC1双扇上开窗和PPC2单扇上开窗两种；圆拱型天窗有PGC1侧开上悬窗、PGC2整窗上开窗、PGC3部分上开窗和PGC4双扇上开窗四种窗型代号。 21j621-1图集补充了避光窗、保温构造、多种屋面基座安装节点，适配钢结构、混凝土、网架等多种屋面形式。

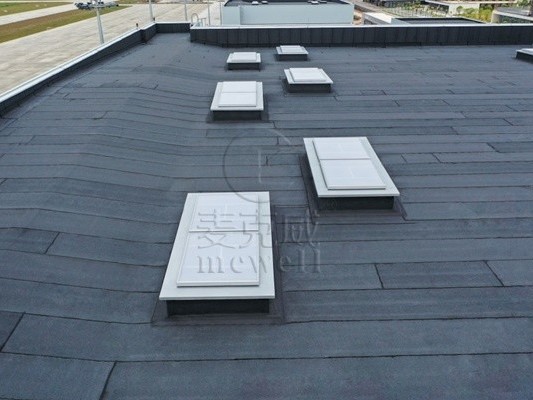

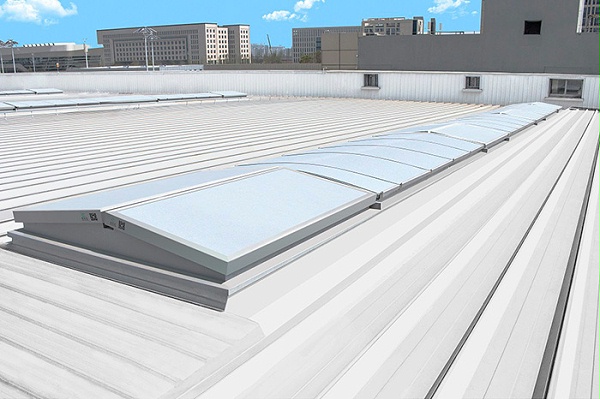

三角型电动采光排烟天窗：上开窗消防排烟性能优异，适合消防排烟需求较高的建筑；下开窗防雨性能更好，适合以采光通风需求为主的建筑；一字型电动排烟天窗：窗体高度低，抗风性能好，适用于沿海台风地区。用于以消防排烟需求为主的建筑时，可选窗型代号有C2T和PPC1，窗扇完全开启角度≥70°有效排烟面积大。用于以采光通风需求为主的建筑时，则选择PPC2；圆拱型天窗：采光顶为圆弧形，具有良好的自洁性、抗风荷载性能和抗雪荷载性能。侧开式适用于日常通风换气。C3ST和PGC2两种窗型适用于以消防排烟需求为主的建筑。PGC3和PGC4两种窗型适用于以通风采光需求为主的建筑。C3G固定式圆拱型采光天窗仅有自然采光功能。天府国际机场货运站项目选用的是C1ST三角型电动排烟天窗与C3G圆拱型采光天窗的组合方案，郑州新郑国际机场项目选用的是多功能下开式三角形天窗和圆拱形固定采光天窗组合方案，遂宁安居机场选用的是一字型天窗方案，不同项目根据建筑功能、屋面条件、实际工况、气候环境特征匹配对应的窗型。

在项目实际选型中，11cj33通风采光天窗图集和21j621-1天窗均可使用。需要注意，国标图集只提供了钢结构电动排烟天窗参考做法，实际方案需要排烟天窗生产厂家二次深化设计；基座及以下属于土建施工范围、基座以上属于厂房天窗供货范围，分工界面需要在图纸及合同内明确标注，减少后期施工纠纷。
