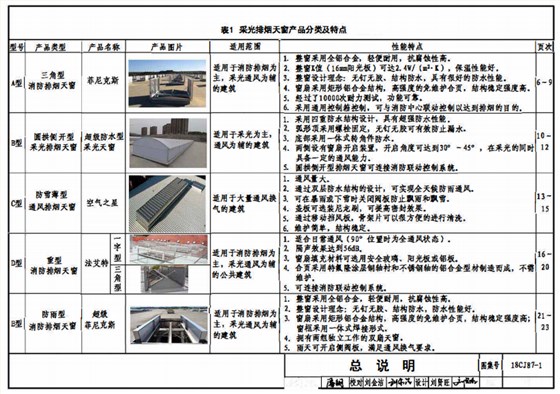

18cj87-1采光排烟天窗图集中具有：A型三角型消防排烟天窗为上开式天窗，主要用于消防排烟为主，采光通风为辅的建筑；B型圆拱型采光排烟天窗为侧开式天窗，主要用于采光为主，通风为辅的建筑；C型防雪薄型通风排烟天窗的通风量大，可防飘雨和飘雪，适用于需要大量通风换气的建筑；D型重型消防排烟天窗适合用于日常通风，隔音效果好，适用于消防排烟为主，采光通风为辅的公共建筑；E型防雨型消防排烟天窗轻便耐用，抗腐蚀性能好，用于消防排烟为主，采光通风为辅的建筑；F型圆拱固定型采光天窗的弧形顶部固定，适用于需要采光的建筑；G型百叶窗型消防排烟天窗用于墙面采光排烟，雨天也可开启。

在设计上，要求消防排烟通风天窗抗雪荷载性能在窗扇外表面受333Pa雪荷载的情况下，仍能够实现正常开启；在300℃土 30℃高温烟气温度下， 消防排烟窗体不应整体坍塌；天窗完全开启时间不能超过60秒。此外还对天窗的电气性能，如单个电机功率、电机数量、电源选择、绝缘电阻等明确规定。

18cj87-1采光排烟天窗图集免费下载链接：https://www.mcwell88.com/download/。
