工业厂房电动天窗怎么选｜基于 11CJ33 图集的工况与气候选型要点

您当前的位置： 首页 > 麦克威资讯 > 行业百科 > 工业厂房电动天窗怎么选｜基于 11CJ33 图集的工况与气候选型要点

来源： | 发布日期：2026-09-02

新建厂房或老厂房改造，往往需要定制安装厂房屋面天窗，其既要帮助厂房日常通风换气、自然采光，散热降温，还要在火灾等紧急情况发生时发挥消防排烟功能。工业厂房电动天窗一旦选型出错，后期拆除改造产生的费用，往往远高于前期定制屋面电动天窗的成本。实际选型不用纠结五花八门的宣传，把参考国标图集、依据实际工况、充分考虑地理气候特征这三点落实到位，就能避开绝大多数项目隐患。

选型第一步要参考国标图集，11CJ33《通风采光天窗》经过大量工程项目实践验证，是实用性较强的权威图集。这本图集把工业厂房电动天窗划分为屋顶通风天窗与电动采光排烟天窗两大类，涵盖了各型号产品的特点、应用场景、选型参数表、外形示意图、平面图及剖面图、基座安装图、电气原理图和工程实例图等内容，业主单位、设计院选型、项目报审、消防验收都可以此为参考依据。

不同的工业厂房生产工艺差异大，车间产热量、产烟量、是否产生粉尘及腐蚀性气体、厂房层高都会直接影响排烟通风天窗选型。比如冶金、热处理车间，生产过程持续释放大量余热，就需要优先选择通风量更大的窗型；而仓储类厂房，更看重采光效果和消防排烟功能，自然通风需求相对有限。若是生产过程中会产生腐蚀性气体，普通的热镀锌钢板窗体或骨架极易被腐蚀，就要提前考虑防腐工艺，选用热镀锌钢板加聚酯粉末喷涂或防腐粉末喷涂的防腐工艺更可靠。以下表格可供选型时参考：

天窗类型	具体型号	适用场景	核心特点
大喉口通风天窗	MCW1 型通风天窗 (并列风道式) MCW2 型通风天窗（间隔风道式） MCW4 型通风天窗（压杆式） MCW5 型通风天窗（暗扣式）	对通风量需求较高的厂房	大喉口设计，通风排烟通量更大，侧重自然通风，兼顾消防排烟
小喉口顺坡屋顶天窗	MCW6型通风天窗（整体骨架式） MCW7型通风天窗（箱形骨架式）	对通风量要求不高的厂房	喉口尺寸偏小，通风能力有限，结构低矮，屋面占用空间小
侧开或下开电动通风采光天窗	侧开式圆拱型电动采光排烟天窗 C1XT 三角形天窗	日常有通风换气需求的厂房	具备电动启闭功能，兼顾日常通风换气与消防排烟双重功能
其余窗型	图集其余窗型	仅有自然采光和消防排烟需求的厂房	以采光、火灾状态下消防排烟为主，不侧重日常持续通风

除实际工况之外，地理气候特征也是不可忽视的一环，不同地域的风荷载、雪荷载、抗震等级要求、降雨和盐雾环境不尽相同，对消防排烟通风天窗相应的性能也提出了不一样的要求。沿海台风多发地区，需要重点关注抗风荷载能力及防水性能，选型时要做结构荷载验算，以保障电动排烟采光天窗在强台风天气下的结构安全。北方严寒地区，要充分考虑抗雪荷载能力，避免大雪积压造成厂房天窗变形损坏。雨水充沛的南方区域，重点关注工业厂房排烟天窗的防水技术，建议选用结构防水技术，避免粘胶防水技术因粘胶老化、开裂带来的漏水隐患；沿海地区空气中含有盐雾，需对车间屋顶天窗的金属件表面做相应的防腐处理，降低锈蚀损坏概率、延长使用寿命。

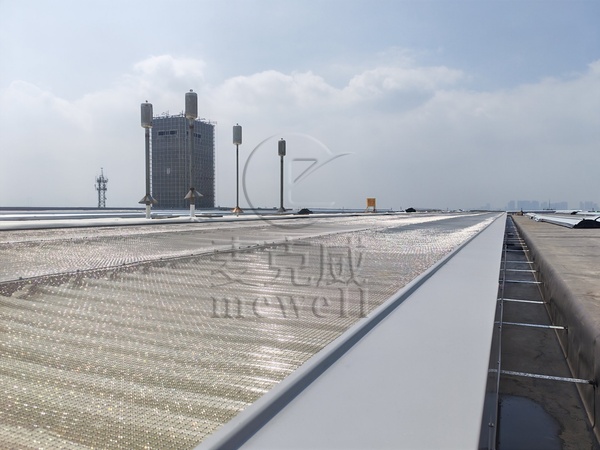

广东10A薄型通风天窗

总的来说，工业厂房电动天窗选型可参考11CJ33 图集以满足相关规范，结合厂房实际工况选定窗型规格，兼顾当地地理气候条件做性能强化，就能够避免大部分选型风险，选出适合具体项目的屋面天窗。
