MCW1 型通风天窗好在哪？三个结构优势说清

您当前的位置： 首页 > 麦克威资讯 > 行业资讯 > MCW1 型通风天窗好在哪？三个结构优势说清

来源： | 发布日期：2026-09-26

为什么冶金、化工、机械制造、锂电材料、光伏材料、轨道交通等行业厂房屋面，经常能看到 MCW1型通风天窗的身影？今天我们就从它的结构入手，详细展开说说。

第一，通风排烟通道并列设置。采用并列风道式结构设计，通风道整体倾斜向上，气流流通顺畅、平均流动阻力系数约为3.8，是其它屋顶薄型天窗的1/4左右，因而通风排烟效率高，有效通风排烟面积大，尤其适合用于对通风换气量要求高的厂房车间。金属冶金车间生产过程中会持续产生高热废气及烟尘，使用 MCW1型通风天窗能够快速排出废热及烟雾粉尘，有效解决车间闷热、粉尘浓度高等问题，提供舒适的生产环境。例如青铜峡铝业、沙钢就选用了该窗型。

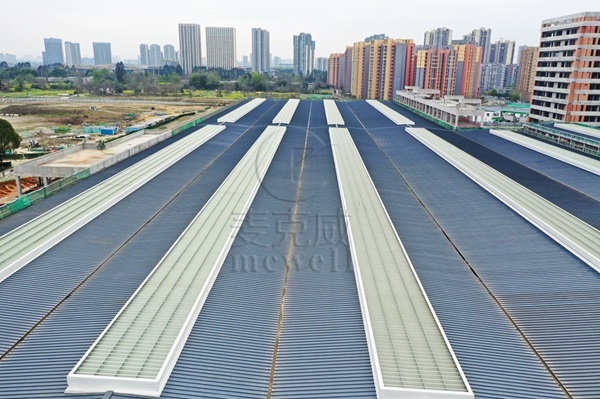

MCW1型通风天窗

第二，三层防雨板结构。该薄型通风天窗采用三层防雨板结构设计，第一层防雨板承接大部分雨水，第二层防雨板承接第一层未承接的少量雨水，第三层防雨板拦截飞溅雨水与雨雾。三层防雨板结构搭配一体成型的排水槽，从结构上杜绝了飘雨、溅水及雨雾窜入厂房内部的可能，防雨表现优于其他薄型屋顶通风天窗。紫宸锂电池材料、融通高科先进材料项目均选用了该窗型，锂电材料厂房对"水"格外敏感—既怕雨水渗入，也怕空气中的水汽。其通风性能，可控制室内湿度；其防雨性能可防雨水渗漏。

第三，窗体高度低。该型通风采光天窗窗体高度低，抗风性能优，适用于沿海台风多发地区。对比弧线形通风天窗，mcw1型通风排烟天窗外形体积小，迎风面积小，因而抗风荷载能力更强，能抗十五级台风。浙江金华新能源汽车项目地处沿海地区，对抗风性能要求高，就选用了该窗型，加之材料配置选择做了结构荷载计算，避免了被台风掀翻的可能，即使在台风夹裹大雨的极端天气下，也无雨水渗入室内的现象。

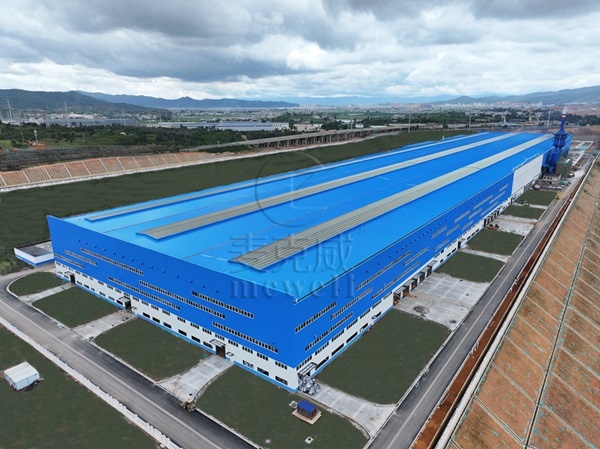

10A薄型通风器

说到底，MCW1型通风天窗的并列风道式、三层防雨板及窗体高度低的结构特点，使其通风排烟效率高、防雨性能好、抗风性能优，因而适用于对通风排烟性能、防雨性能及抗风性能要求高的建筑。
