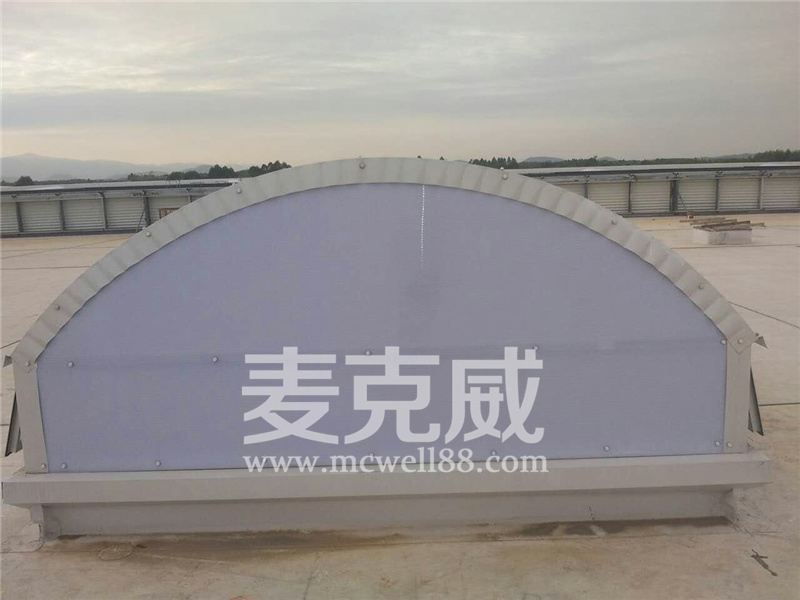

09J621-2图集:侧开型电动天窗简介

09J621-2图集——《电动采光排烟天窗》中为我们详细讲解了电动采光排烟天窗的规格、尺寸、型号、性能、适用范围等。今天小编主要为大家介绍一下侧开型电动天窗，这款也是现代钢结构工业厂房中经常会使用到的电动天窗产品型号。

（一）侧开型电动天窗适用范围

1.适用于一般工业厂房屋面采光、通风和排烟。

2.适用于屋面坡度为2%-10%的建筑。

3.适用于基本风压小鱼900Pa的地区。

4.适用于工业厂房的纵向天窗，配合6m开间的钢天窗架使用的窗型。

（二）侧开型电动天窗窗型特点

1.窗扇长度为600mm上悬窗。

2.最大开启角度为60°。

3.窗框由方钢管组购成，窗扇为铝合金窗。

（三）侧开型电动控制方式

1.可采用220V交流电源或DC24V，启闭时间一般为6-8s。

2.电动天窗启闭宜采用成组控制，每组天窗数≤12樘。

3.侧开型电动天窗的控制方式：a.通风控制；b.智能控制；c.智能网络控制。

09J621-2图集《电动采光排烟天窗》是中国建筑标准设计研究院主编，四川麦克威科技有限公司参编的国家标准建筑图集，在通风市场上的参考价值非常大。麦克威专业酿制屋顶通风设备，在电动天窗的研发、生产、安装上经验丰富，在市场上口碑颇丰。更多麦克威通风天窗产品资讯敬请关注麦克威网站（www.mcwell88.com）或致电麦克威专线（028-82630900）.
