暗扣式通风排烟天窗的部件构成及作用

返回列表 来源:麦克威 查看手机网址
扫一扫!暗扣式通风排烟天窗的部件构成及作用扫一扫!
浏览:- 发布日期:2017-09-11 08:55:45【

暗扣式通风排烟天窗又称MCW5型通风天窗,是四川麦克威科技有限公司主编的国标图集《通风采光天窗》中的一种通风天窗型号,编号为MCW5。下面,跟随小编一起来看看暗扣式通风排烟天窗的部件构成及作用吧。

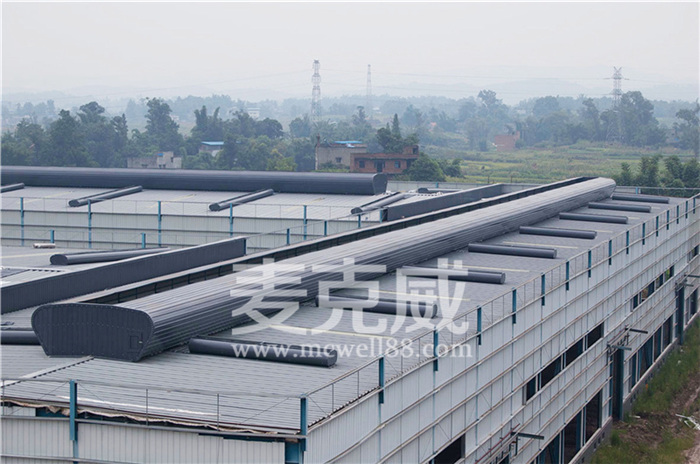

MCW5型通风天窗 四川通风天窗生产厂家

暗扣式通风排烟天窗骨架结构由外护板、防雨板、导流板、排水槽、阀板、执行器、整体骨架等型材焊接组成,MCW5型通风天窗为横向布置,防雨板及导流板采用压杆固定,避免了直接钻孔造成的漏水隐患,因此有良好的防雨性能。

外护板:外护板是采用镀锌或镀铝锌彩钢板,其作用是阻挡雨水进入到通风天窗内部导致厂房漏雨。

防雨板:防雨板是采用彩色钢板或者玻璃纤维聚酯采光板(FRP板)制作,采用暗扣式或者隐藏式固定,故称暗扣式通风排烟天窗,能够有效防止雨水渗漏。

导流板:导流板是采用钢板焊接而成,采用暗扣式或者隐藏式固定,作用是把防雨板搜集到的雨水汇聚到排水槽。

排水槽:排水槽是采用彩色钢板焊接组成,主要作用是把导流板里的雨水通过排水槽排到屋顶屋面上流走。

阀板:阀板是采用镀锌板或50mm厚EPS夹心保温板,通过控制阀板开关调节通风量,冬季关闭阀板可起保温作用。

执行器:执行器分为电动执行器或手动执行器,是控制阀板开闭的开关。

整体骨架:整体骨架是采用Q235材质不同规格空腹薄壁方钢焊接成型,牢固可靠,安全耐用;表面是经过除锈处理后作两底两面处理或热镀锌处理,减少骨架生锈的隐患。

MCW5型通风天窗分为横向和纵向两种形式,其特点是防雨板及导流板采用暗扣式或者隐藏式固定,用的自供钉被隐藏,因此也避免了在防雨板或者导流板上直接钻孔造成的漏水隐患。麦克威通风作为四川通风天窗生产厂家,在通风天窗行业拥有较为丰厚的生产安装经验。欲知更多麦克威通风排烟产品资讯敬请关注麦克威通风官网(www.mcwell88.com)或致电麦克威通风热线(028-82630900)!
