电动采光排烟天窗布线规则是什么呢

返回列表 来源:麦克威 查看手机网址
扫一扫!电动采光排烟天窗布线规则是什么呢扫一扫!
浏览:- 发布日期:2019-09-06 14:29:24【


09J621-2《电动采光排烟天窗》图集中介绍的电动排烟天窗型号有:三角型电动排烟天窗一字型电动排烟天窗圆拱型电动排烟天窗、避风型电动排烟天窗、侧开型电动排烟天窗等,在安装电动排烟天窗启闭控制器时,布线规范有以下几点要求:

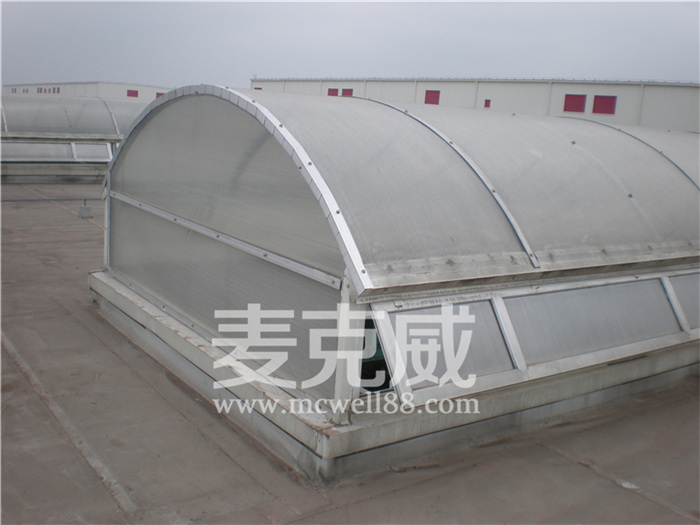

09J621-2《电动采光排烟天窗》图集
1、启闭控制器详细参数:
        1、供电电源:AC220V  50HZ;
        2、开窗机额定电压:DC24V;
        3、开窗机额定电流:1.2A;
        4、开窗机推拉力:400N。

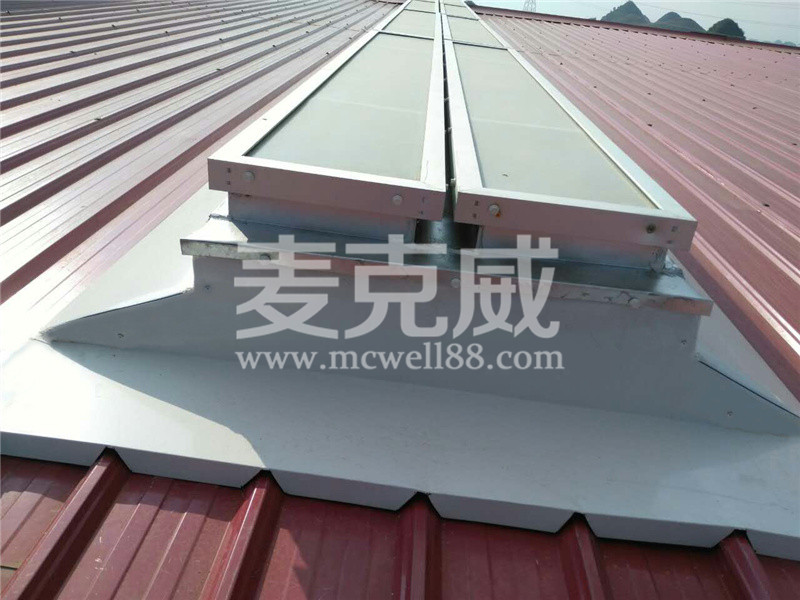

09J621-2《电动采光排烟天窗》图集
2、布线通常采用管线敷设,在天窗接线端子处需设有分线盒,且距离线端子需小于100mm;
3、布线时在同一钢管内不能有同一颜色的导线;
4、在每个分线盒处应留有一定余量,以利于接线;
5、配线时,控制器到未樘天窗的导线禁止中间剪断;
6、控制器到配电柜的线径不小于主回路线径,布线距离不应大于10m,超过10m应根据实际情况加粗线径;
7、由消防系统提供的输入信号,应是无源开关信号。

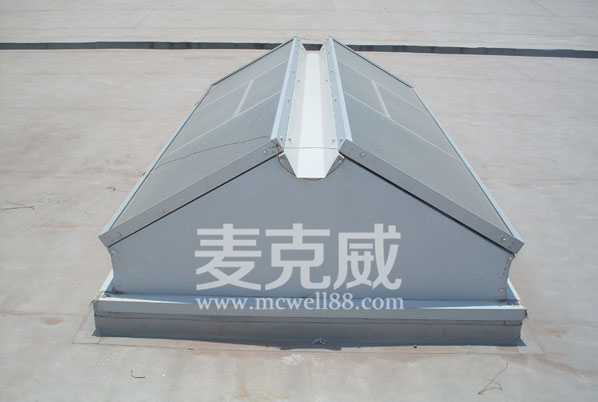

09J621-2《电动采光排烟天窗》图集
电动排烟天窗厂家——麦克威天窗作为国标图集《电动采光排烟天窗》参编单位,专注于电动排烟天窗15年,拥有雄厚的技术实力,因为专注,所以专业,更多采光板信息请访问麦克威网站(www.mcwell88.com)或者拨打麦克威客服热线:028-82630900。
