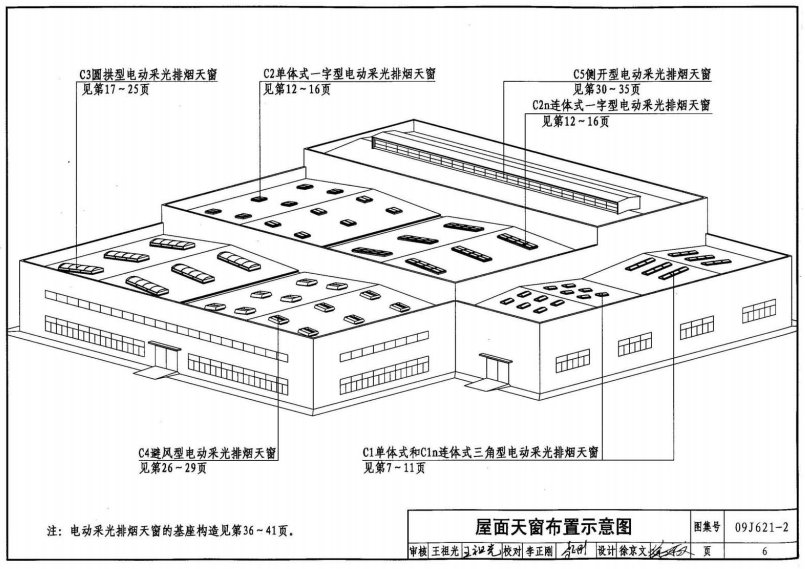

国标图集09j621-2消防电动排烟天窗布置示意图

在国标图集09j621-2中，工业厂房电动天窗具有屋脊和顺坡两种布置方式，沿着屋脊布置的天窗称为屋脊通风天窗，垂直于屋脊、沿着屋顶坡面布置的天窗称为顺坡屋顶天窗。

其中三角型、一字型、圆拱型天窗可顺坡安装，也可屋脊安装；避风型电动采光排烟天窗常采用顺坡布置；侧开型排烟天窗一般安装在屋脊处，且需搭配6米柱距的钢天窗搭配使用。具体的布置及结构示意图可参考上面示意图。

国标图集09j621-2《电动采光排烟天窗》不仅包含了消防电动排烟天窗的布置示意图，还包含了其控制布线图（普通控制、智能控制和智能网络控制）、窗型特点、适用范围及设计规范等详解。
