MCW4型、MCW5型通风天窗性能特点简要介绍

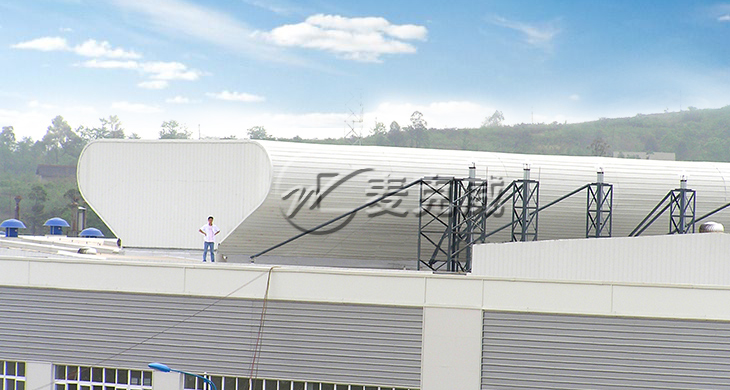

MCW通风天窗出自于国标图集11CJ33《通风采光天窗》，该图集中的MCW4型通风天窗为压杆式通风天窗；MCW5型通风天窗为暗扣式通风天窗。

这两种型号的屋顶通风天窗都是由外护板、导流板、防雨板、阀板、排水槽、电动或手动执行器组成，阀板开关采用电动或手动控制。

下面是对麦克威MCW4型、MCW5型通风天窗组成部分的详细介绍：

1、MCW4/MCW5型通风天窗主体骨架采用Q235材质不同规格空腹薄壁方钢焊接成型，表面经过除锈处理后作两底两面处理或热镀锌处理。

2、防雨板、阀板：如带采光功能，采用FRP采光板；如不带采光功能，防雨板采用彩钢板，阀板采用镀锌板或50mm厚EPS夹心保温板。

3、次骨架采用空腹薄壁方钢或C型钢板加工，除锈后作两底两面油漆或热镀锌处理，采用螺栓与主骨架相连接。

4、导水系统含收水槽和落水管，收水槽采用彩钢板或镀锌板加工成型，落水管及管件采用UPVC管材，如有高温要求，采用金属落水管或镀锌管。

5、泛水板、外护板、端封板等采用镀锌或镀铝锌彩钢板。

MCW4/MCW5型通风天窗具有以下特点：

1、专业的防雨导流系统，防雨性能好。

2、通风器喉口及有效通风口较大，通风效率高。

3、产品构配件材质同建材质，使用寿命长同建筑使用寿命。

4、骨架结构采用空腹薄壁方钢焊接成型，根据载荷要求进行结构载荷计算，保证结构稳定性和安全性好。

5、流线型构造，美观性好。

MCW4/MCW5型通风天窗参照四川麦克威主编的国标图集11CJ33《通风采光天窗》设计、制造、安装。

四川麦克威已发展12余年，厂区面积达到110000平方米，主编参编了11CJ33《通风采光天窗》、05J621-3《通风天窗》、06K105《屋顶通风天窗选型及安装》、09J621-2《电动采光排烟天窗》等国家标准图集，现有50余项发明专利，15年来1000多家大中型通风天窗工程项目即是对四川麦克威的实力说明。
