麦克威自然通风器的屋面通风原理图解

返回列表 来源:麦克威 查看手机网址
扫一扫!麦克威自然通风器的屋面通风原理图解扫一扫!
浏览:- 发布日期:2017-05-12 09:36:06【

近年来随着人们的物质生活水平的不断提升一级工业产品质量的高品位化,对于工业厂房环境质量的要求也是越来越高的。因而,迫切的需要对工业厂房的内部环境质量进行提升,通风排气是一项重大举措。由此屋顶自然通风器进入到工厂主的视野中。麦克威自然通风器有着强大的通风换气功能,能够有效的改善厂房的自然通风设计,组织好厂 房内部的进、排气流,使厂房内获得应有的新鲜空气,茅毒乏毫两二人身体健康和产品质量的大量余热、污浊气流和有害气体。

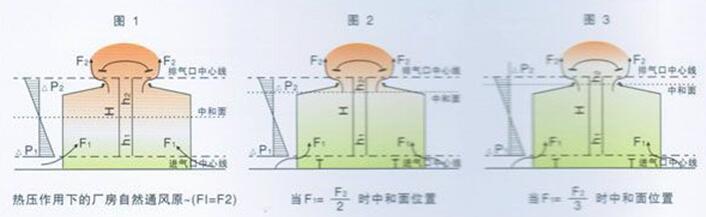

通风天窗排气原理图

图1所示为热压作用下的厂房自然通风原理图:图中 F1为进口面 积、F2为排气口面积、△P1为进气压力、△P2为排气压力,中和面以 上为排气区、中和面一下为进气区。

由原理图可明显看出:厂房自然通风设计的原影应该是尽量设法 降低中和面的位置。因为中和面的位置低,就意味着由室外进入厂房 内的新鲜空气,绝大部分或全部都流经作业区范围。显然这对降低作 业区温度、提高作业区空气质量,即提高自然通风效果,将起着决定 性作用。另外,中和面的位置愈低则图中的 h2值就愈大,而 h2值愈大,则排气压力△P2就愈大。在排气量一定的前提下增大排气压力△P2就意味着可减小排气口天窗开口面积 F2。不言而喻,减小天窗开口面积,必然对减少 厂房结构断面、降低厂房土建工程投资起到较大的作用。

屋顶自然通风器 四川自然通风器厂家

由自然通风原理可知,当进、排气量为定值时,降低中和面位置 的关键手段,就是合理协调进、排气口面积的比值。当进气口面积 F1大于排气口面积 F2时,则中和面的位置即低,反之,当排气口面 积 F2大于进气口面积 F1时,则中和面位置即高。当不考虑局部机械 通风的影响时.由厂房进气量等于排气量的原理,即可推导出以下计 算公式由式(1)和式(2)计算可知,当进气口面积和排气口面积相等时,即 Fl=F2时,则中和面积的位置居于进、排气口中心线间距 H 之中, 即 h1=h2,如图1所示。当进气口面积为排气口面积的1/2,即 F1=F2/2时,则中和面位置很高,此时 h1=4/5H,h2=1/5H.如图2所示。

当进气口面积为排气口面积的1/3时,即 F1=F2/3时,则如图3 所示,中和面的的位置更高。这种情况下,其 h1=9/10H,h2=1门 OH,有时甚至天窗的一部分也将成为进气口(即天窗口的部分高度 位于进风区,如图3所示)。显然,这种情况的出现,就是组织自然通 风的可悲后果了。

麦克威自然通风器的屋面通风原理大体可以从上面的图解中得到诠释,四川麦克威作为四川自然通风器厂家,一直以来都坚持品质质量原则,在兼顾品质的同时注重产品的研发与设计,先后获得了多项国家专利,在屋面自然通风器领域内外都颇受好评。更多四川麦克威屋面自然通风器产品资讯敬请关注麦克威网站或致电麦克威热线:028-826309900.
