18J621-3图集10B薄型通风天窗介绍

来源： | 发布日期：2023-02-20

国标图集18J621-3《通风天窗》包括弧线型天窗和薄型天窗两大类窗型，10B薄型通风天窗作为其中一种窗型，具有通风、采光、排烟效果好的特点，常用于机械制造、汽车制造、轨道交通等行业。下面小编将为大家详细介绍18J621-3图集中该屋顶薄型天窗，了解其结构特点及性能特点。

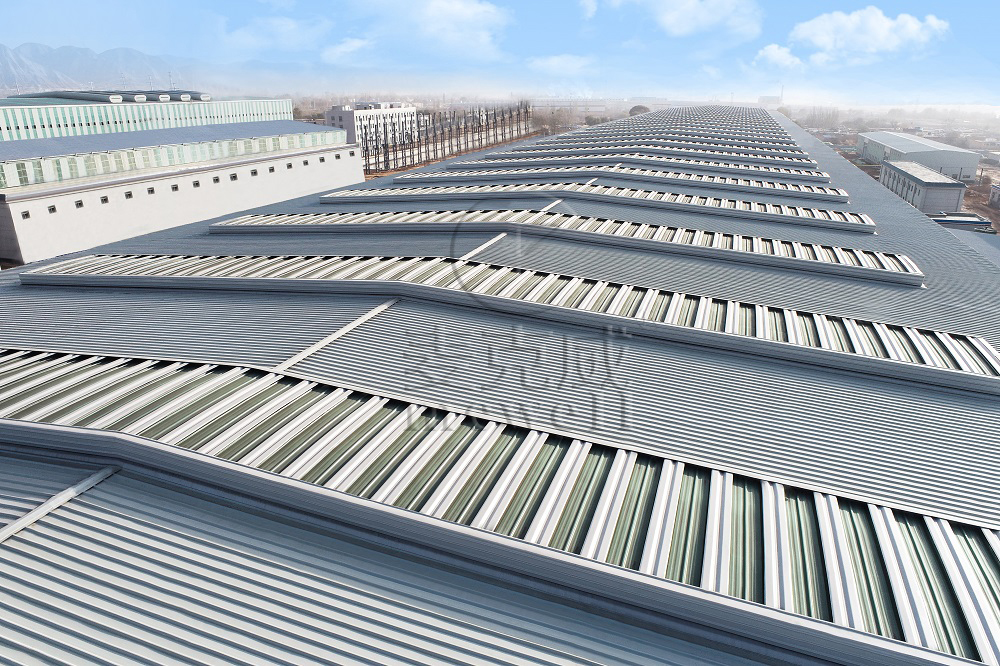

贵州铝旺10B薄型天窗

其由蝶形骨架、上下两层防雨板、排水槽、外护板、平移式阀板、启闭机构等重要组件构成，其中平移式阀板和启闭机构用于接通电源后启闭阀板，同时可实现消防联动功能，根据厂房实际需求选配即可。具体的结构示意图可参考18J621-3图集，详见48页。

在本图集中，要求10B薄型通风天窗天窗架型材最小截面：方钢40×40×2，C型钢40×40×2，铝合金截面50系列；常用洞口宽度尺寸为1500mm、2000mm、3000mm、4500mm和6000mm，洞口长度为3000mm、4000mm、6000mm及其倍数，可顺坡布置、可大跨度屋脊布置、还可顺坡屋脊组合布置，通风排烟效果好；窗体高度较矮，仅为630mm，抗风性能好，但不适用于雪荷载较大的地区。

更多关于该型薄型通风排烟天窗信息，请查看18J621-3图集，麦克威官网下载链接：http://www.mcwell88.com/download/，欢迎询价定制！
