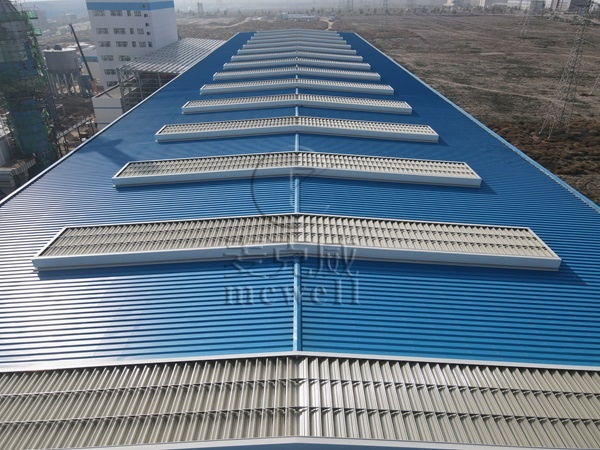

《通风采光天窗》11CJ33图集共涵盖四大类窗型：薄型通风天窗、弧线型通风天窗、电动采光排烟天窗、固定式圆拱型采光天窗。其中通风天窗MCW1采用并列风道式结构设计，自重轻、通风排烟效率高、防雨性能优异，广泛应用于全国多行业工业厂房，同时满足海外多类项目工况。今天麦克威通风设备小编就从结构特点、常见分类及适用场景、技术参数、选型要点等方面，为大家详细介绍该型薄型通风天窗。

一、结构特点与性能优势

1. 并列风道式结构，通风排烟效率高

       采用并列风道式结构设计的通风天窗MCW1，通风排烟通道倾斜向上，引导气流向上运动，排气阻力小，通风排烟效率高，能够高效排出厂房余热、废气与粉尘，适用于高热及烟尘浓度高的厂房通风换气需求。

2. 三层防雨板结构，防水性能可靠

      该屋面通风天窗采用三层防雨板结构设计，在保障通风排烟效率的同时，可有效阻挡飘雨、溅水、雨雾进入室内，防雨性能稳定可靠，适用于年降雨量大或对防水要求较高的场景。

3.低矮外形，抗风性能好

       MCW1型屋顶薄型天窗外形低矮，自重荷载小，风阻系数低，可用于沿海台风地区，能抗15级台风；若应用于北方冬季多雪区域，可在其表面加装防雪网，避免积雪堵塞通风排烟道，保障雪季通风排烟性能稳定。

二、常见分类与适用场景

       按布置位置不同，可分为横向和纵向两种形式。横向成品通风天窗沿屋顶坡面垂直于屋脊方向布置，可多排并列安装，布局灵活，适合中小跨度厂房与屋面障碍物较多的场景；屋脊通风天窗位于屋脊处纵向布置，通风排烟效率高，适合大跨度高热厂房。

       该型薄型通风排烟天窗可设计为采光型与非采光型。采光型防雨板选用 FRP 采光板，兼具自然通风与采光功能，可节约车间照明能耗；非采光型防雨板可选用本色或彩涂钢板、铝合金板、不锈钢板、防腐板等材质，适用于腐蚀环境需求。

三、核心技术参数参考

       该型喉口通风天窗常用喉口宽度尺寸为1200mm、1500mm、2000mm、2500mm、3000mm、4500mm、5000mm、6000mm、9000mm，超出上述尺寸也可根据项目需求定制生产。麦克威拥有该工业厂房排烟通风天窗技术优势，有效通风面积比率可达0.4-0.6。不同通风天窗生产厂家生产工艺不尽相同，有效通风面积比率存在较大差异，定制时需格外注意。

四、选型要点

       设计选型时，应先根据厂房热源分布和生产需求核算总通风量，从而选定合适的规格尺寸；再根据屋面结构及热源分布，选择合适的布置方式；接着依据实际工况与项目所在地的地理气候环境，选择合适的材料配置。

       不确定厂房该选什么规格尺寸的通风天窗MCW1？可提供厂房图纸与生产工序，出针对性的深化设计方案。
