电动采光排烟天窗图纸中的字母代号是什么意思

返回列表 来源:麦克威 查看手机网址
扫一扫!电动采光排烟天窗图纸中的字母代号是什么意思扫一扫!
浏览:- 发布日期:2021-08-15 10:30:11【

随着新消防规定的实施执行,屋顶排烟天窗在钢结构厂房的运用也越来越广泛。因为电动排烟天窗的窗型种类多样,有些业主们就会为选择什么样的屋顶采光排烟天窗而犯难。并且很多客户对图纸上标注的电动采光排烟天窗的窗型代号表示看不懂。

屋顶采光排烟天窗的窗型代号可以使得排烟天窗在图纸上的示意更加简明易记。屋面排烟天窗的窗型代号一般都是根据电动采光排烟天窗的类型来制定标记的,不同的国标图集采用的排烟天窗代号一般都不一致。举例说明:

1、 国标图集《电动采光排烟天窗》09J621-2

本图集里面收录的天窗都属于屋顶采光排烟天窗,窗型代号首字母都是C。普通控制的三角形电动采光排烟天窗代号为C1T,一字型天窗代号为C2T,圆拱形通风排烟采光天窗代号为C3T。有些窗型还会注明天窗尺寸,如C1T-1015,代表洞口宽度为1000mm,长度为1500mm的三角形排烟天窗。

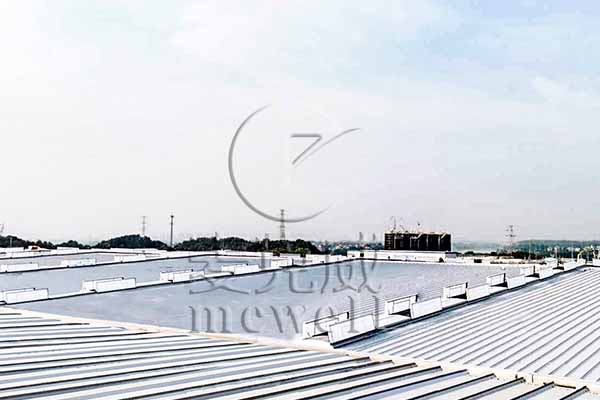

浙江三角型电动天窗

2、 国标图集《18j621-3》通风天窗

本图集里面的天窗都属于通风天窗,窗型代号都以TC标注,有TC1-TC10多款型号。其中TC1A代表开敞式通风天窗,TC1B代表启闭式通风天窗。

3、 国标图集《11CJ33》通风采光天窗

本图集里面包含电动采光排烟天窗和流线型通风器及薄型通风天窗多种窗型。其中,流线型屋顶通风器和薄型通风天窗都是以MCW表示,后面跟上数字,代表不同的窗型。如:MCW1代表薄型屋顶通风天窗
