麦克威参编18j621-3《通风天窗》图集内容介绍

返回列表 来源:麦克威 查看手机网址
扫一扫!麦克威参编18j621-3《通风天窗》图集内容介绍扫一扫!
浏览:- 发布日期:2019-03-08 16:00:51【

麦克威通风参编的18J621-3图集是对原图集05J621-3《通风天窗》图集的修编,18J621-3图集修改成了05J621-3《通风天窗》图集的天窗产品,并且根据GB51251消防新规的相关规定,更新了通风天窗的相关数据,麦克威天窗参编的18J621-3《通风天窗安装与选用》图集内容包括弧线(折线)型(包括电动采光排烟天窗)和薄型两大类共10种型号的通风天窗及通风帽的选用与安装。新增加了电动采光天窗、智能薄型天窗等内容,图集内容丰富、品种多样、构造详细、实用性强。

18j621-3通风天窗图集

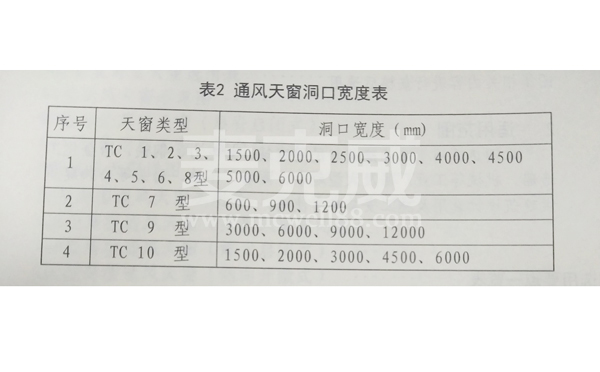

一、通风天窗洞口宽度

18J621-3通风天窗类型为TC1型、TC2型、TC3型、TC4型、TC5型、TC6型、TC8型洞口宽度(mm)为1500、2000、2500. 3000、4000、4500、5000、6000

18J621-3通风天窗类型为TC7型洞口宽度(mm)为600、900、1200

18J621-3通风天窗类型为TC9型洞口宽度(mm)为3000、6000、9000、12000

18J621-3通风天窗类型为TC10型洞口宽度(mm)为1500、2000、3000、4500、6000

18j621-3通风天窗图集

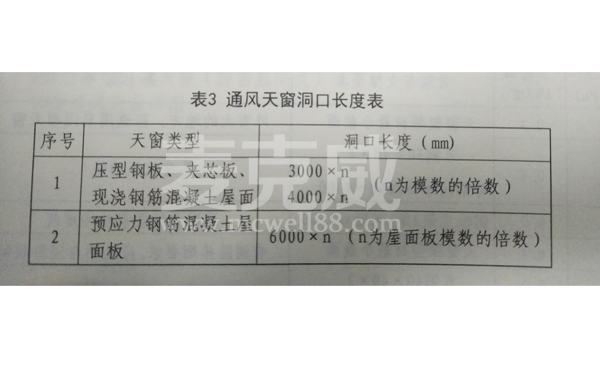

二、通风天窗洞口长度

18J621-3通风天窗类型压型钢板、夹辛板、现浇钢筋混泥土屋面,洞口长度为3000 × N、4ooo × N (n为模数的倍数)。

18J621-3通风天窗类型预应力钢筋混凝土屋,洞口长度为6000 × N (n为模数的倍数)。

18j621-3通风天窗图集

18J621-3通风天窗按功能分为开敞式通风天窗与启闭式通风天窗两种类型,选用时需注明开敞式代号为A,启闭式代号为B(启闭式为电动);18J621-3通风天窗采用钢结构、天窗架、天沟、落水管、泛水板均为镀锌材料,其镀锌量歹1508/m'。如有防腐蚀要求,也可采用铝合金或不锈钢材料,需要提前和麦克威天窗销售经理说明。18J621-3通风天窗按位置分为屋脊通风天窗和横向通风天窗,屋脊天窗位于屋脊处按纵向布置横向天窗垂直于屋脊方向布置,选用时也需要提前和麦克威天窗销售经理说明。更多关于18J621-3图集的资讯,敬请访问麦克威通风网站(www.mcwell88.com)或者咨询028-82630900。
