麦克威参编18J621-3《通风天窗》图集特点及通风原理

返回列表 来源:麦克威 查看手机网址
扫一扫!麦克威参编18J621-3《通风天窗》图集特点及通风原理扫一扫!
浏览:- 发布日期:2019-03-05 17:08:19【

麦克威天窗参编的18J621-3《通风天窗》图集内容包括弧线(折线)型(包括电动采光排烟天窗)和薄型两大类共10种型号的通风天窗及通风帽的选用与安装。

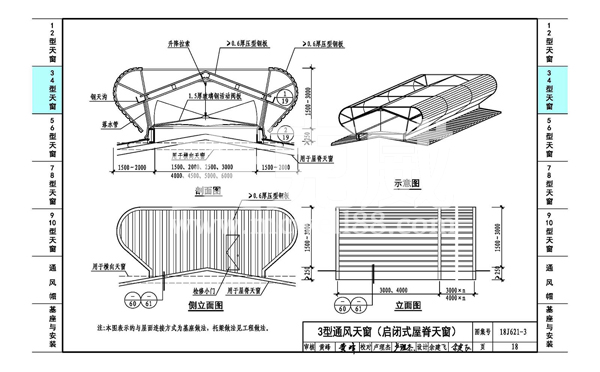

18J621-3图集

18J621-3图集是对原图集05J621-3《通风天窗》图集的修编,18J621-3图集在老版本基础上升级了05J621-3《通风天窗》图集的天窗产品,并且根据GB51251消防新规的相关规定,更新了通风天窗的相关数据,新增加了电动采光天窗、智能薄型天窗等内容。图集内容丰富、品种多样、构造详细、实用性强,供建筑设计选用及施工安装参考使用。

一、麦克威弧线型通风天窗是利用室内外温度差所形成的热压及风力作用用所造成的风压来实现自然通风换气的一种通风装置。 麦克威弧线型通风天窗主要由外围护板、天窗架、挡雨板、 排水槽、阀板、启闭机构、泛水板等组成。麦克威弧线型通风天窗具有结构重量轻、外型美观、通风效率高、具有一定的防雨、防雪和避风性能、安装方便等特点。

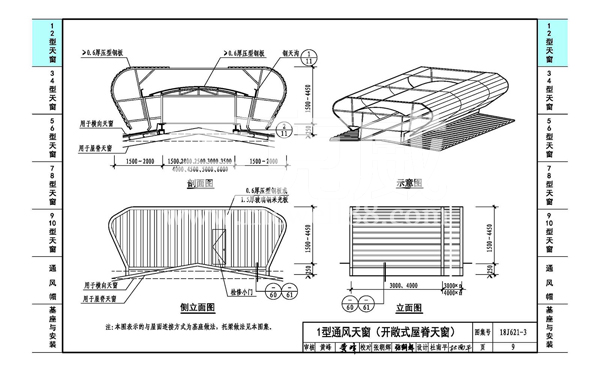

18J621-3图集

二、麦克威薄型通风天窗具有结构紧凑用钢量低的优点,是重力自流,强力散热通风装置。其特点是外型高度低、风阻力小、防雨性能好模块化单元组合、可以方便地连续组装。

三、通风帽利用风力推动叶片旋转,达到通风换气的效果。其特点是结构轻巧,安装方便,通风帽有两种:一是涡轮通风帽,无动刀通过室内外温差自转进风,通风排气:二是轴流通风帽, 通过电驱动,进行强排风。

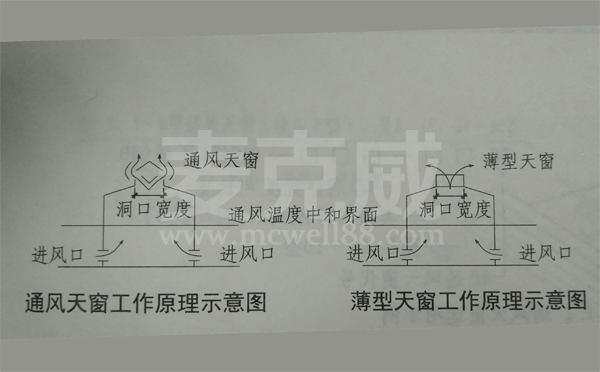

四、麦克威通风天窗与麦克威薄型天窗的工作原理示意见下图:

通风天窗和薄型天窗工作原理示意图

通风天窗厂家——四川麦克威通风设备有限公司是18J621-3《通风天窗》图集的参编单位,同时四川麦克威也是国标图集11CJ33《通风采光天窗》主编单位,09J621-2《电动采光排烟天窗》图集参编单位,四川麦克威雄厚的综合实力决定了在国内天窗行业里长期保持前几名,选择通风天窗就选四川麦克威,有实力,有服务,有售后维护,安全放心。更多关于18J621-3《通风天窗》图集的信息欢迎访问麦克威通风网站(www.mcwell88.com)或者拨打麦克威通风客服热线:028-82630900。
