电动通风排烟天窗图集的几种型号

返回列表 来源:麦克威 查看手机网址
扫一扫!电动通风排烟天窗图集的几种型号扫一扫!
浏览:- 发布日期:2019-07-29 16:04:11【

电动通风排烟天窗一般参考麦克威主编的11CJ33《通风采光天窗》图集,该图集中电动通风排烟天窗主要分为四个类型:一字型、三角型、圆拱型、侧开型。下面跟随麦克威天窗一起看看吧。

电动通风排烟天窗

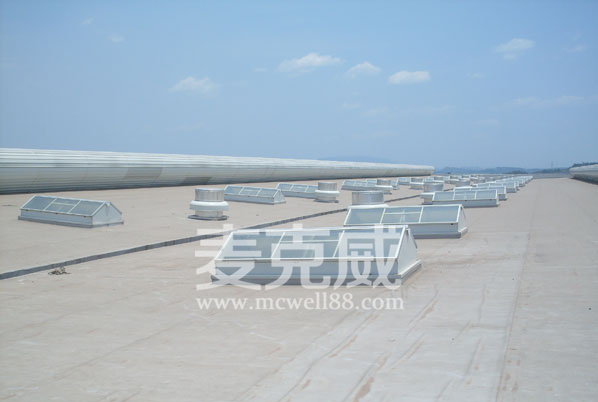

一、三角形电动通风排烟天窗

三角型电动通风排烟天窗可根据采光、通风、排烟的需要进行设计,其窗扇开启方式以下开式为主,上开式为辅。控制方式以通用控制方式为主,可与消防联动,根据需要由雨感、风感、烟感、温度感应等控制。

三角型电动采光排烟天窗根据喉口尺寸可分为1200mm、1500mm、2000mm等不同规格,其产品长度,宽度,高度可根据图集、甲方及设计要求制作。

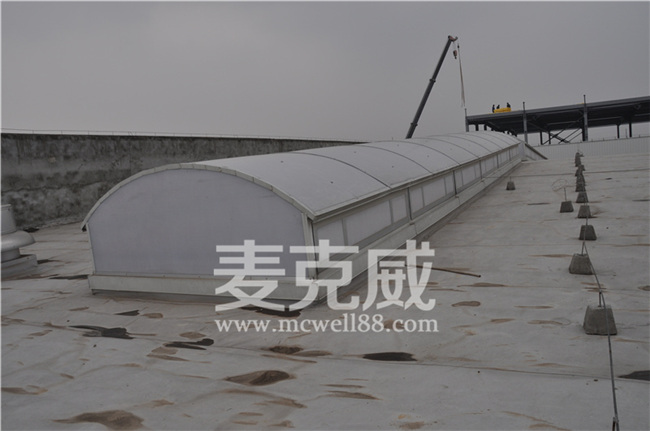

二、圆拱形电动通风排烟天窗

圆拱型电动通风排烟天窗可满足采光通风排烟的需要,其窗扇开启方式以侧开式为主,滑动式上开式为辅,可以兼具采光和通风功能。控制方式一般为通用控制方式,可与消防联动,一字型电动通风排烟天窗以采光为主,通风为辅,分为单体式和连体式。该类天窗因为与屋面平行,风阻系数较小,适用于平时以采光为主,必要时才启的屋面。一字型电动通风排烟天窗通过电动启闭来控制其开启角度,完全开启角度为90? 时,其通风排烟量为最大。控制方式一般为通用控制方式,可实现消防联动。

圆拱型电动通风排烟天窗根据喉口尺寸可分为2000mm、3000mm、4000mm、5000mm、6000mm、8000mm、9000mm等不同规格,其产品长度,宽度,高度可根据图集、甲方及设计要求制作。

电动通风排烟天窗

三、一字型电动通风排烟天窗

一字型电动通风排烟天窗以采光为主,通风为辅,分为单体式和连体式。该类天窗因为与屋面平行,风阻系数较小,适用于平时以采光为主,必要时才启的屋面。一字型电动通风排烟天窗通过电动启闭来控制其开启角度,完全开启角度为90? 时,其通风排烟量为最大。控制方式一般为通用控制方式,可实现消防联动。

一字型电动通风排烟天窗出于防水性能考虑,其尺寸相对较小,根据喉口尺寸可分为1000mm、1200mm、1500mm、2000mm等不同规格,其产品长度,宽度,高度可根据图集设计,也可按照甲方及使用要求定制。


四、MC3CT侧开型电动通风排烟天窗

MC3CT侧开型电动通风排烟天窗可满足采光通风排烟的需要,其窗扇开启方式以多层侧开式为主,滑动式上开式为辅,可以兼具采光和通风、排烟功能。控制方式一般为通用控制方式,也可远程控制,智能控制等,可与消防联动,并且可根据需要由雨感、风感、烟感、温度感应等实现联动控制。

MC3CT侧开型电动通风排烟天窗根据喉口尺寸可分为3000mm、4000mm、5000mm、6000mm等不同规格,其产品长度,宽度,高度可根据11CJ33图集、甲方及设计要求制作。

电动通风排烟天窗

电动通风排烟天窗厂家——麦克威是11CJ33《通风采光天窗》图集主编单位,十五年的电动通风排烟天窗研发经验,获得数十项发明专利,凭借过硬技术,卓越品质,麦克威天窗在业内有口皆碑,在全国各地拥有1000+大型天窗工程案例,麦克威天窗将携手广大同仁、共铸诚信,创造美好未来!
