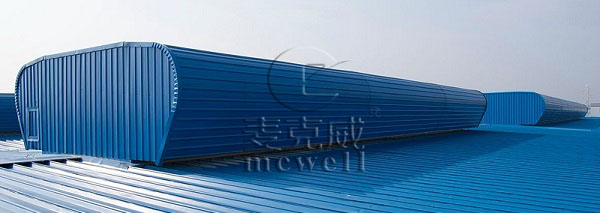

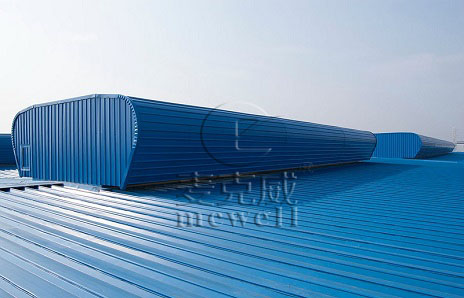

通风排烟天窗（暗扣式）

通风排烟天窗（暗扣式）通常布置于建筑屋面屋脊处，外形尺寸较大，相应的有效通风排烟面积也大。该mcw5型通风天窗依靠室外风力造成的风压和室内外空气温度差造成的热压，促使空气流动，使得建筑室内外空气交换，达到有效的通风换气。

在线咨询

服务热线：028-82630900

通风排烟天窗（暗扣式）利用自然通风原理工作，特点是防雨板及导流板采用隐蔽式固定，避免在防雨板及导流板上直接钻孔造成的漏水隐患，防水性能优，适用于对通风换气量和防水性能有一定要求的场合。

适用范围：该钢构厂房天窗适用于冶金、玻璃、造纸、船舶、光伏材料、锂电池材料等高温高热厂房的自然通风换气。

规格型号：该屋顶弧形通风天窗常用规格为1.5m—9m等，也可根据实际使用要求定制更大尺寸或非常规型号。

防水方式：推荐采用结构防水技术，防水寿命更有保障，避免硅胶防水方式硅胶易老化造成的渗漏隐患。

四川麦克威关于通风排烟天窗（暗扣式）应用工程案例有：川矿、华渝电气、国机重工、启明星铝业等。

麦克威通风采光消防排烟天窗四大性能优势

: 防水性能长久可靠杜绝使用粘胶填缝堵漏，采用真正结构防水专利技术（实用新型专利：ZL 2019 2 0682075.0），避免了粘胶龟裂、老化造成的漏水隐患。

: 消防排烟性能稳定可靠通过欧盟CE认证；窗扇、阀板60s内完全开启；电动推窗器和电动控制箱通过CCCF消防认证；窗扇、阀板通过了10000次启闭检测。

: 结构安全性能稳固可靠窗体、窗扇、骨架等部件选材及各部件联接节点由结构设计工程师采用专业设计软件，根据使用地气候条件及使用工况，计算风荷载、雪荷载、自重荷载及抗震等级，以确保天窗结构安全可靠。

: 使用寿命长久窗扇型材及窗体骨架表面整体作高温粉未喷涂防腐处理，经过≥200℃高温固化，厚度≥50μm。采光板材甄选十五年及以上质保的优质板材，采光性能持久稳定。

技术过硬 麦克威是国标图集09J621-2《电动采光排烟天窗》、18J621-3《通风天窗》及21J621-1《天窗》的参编单位，先后推出了多项专利技术，并设立了通风、排烟、防雨模拟实验室。
资质齐全 麦克威拥有钢结构工程、机电安装、建筑幕墙等全套资质，同时通过了欧盟CE认证及ISO国际质量体系、ISO14001环境管理体系及ISO45001职业健康安全管理体系及CCCF消防等多项认证。
快速交付 麦克威拥有100000平米两大全产权产研基地， 200余套精良生产设备，自有超15年工程经验技工安装团队，能抢工期，能承接急单、大单。
使用寿命长据合同采购原材料，杜绝偷工减料、偷换材料的现象。采用精良生产设备，真正结构防水优势技术制作，麦克威通风采光消防排烟天窗性能更优，使用寿命更长。
